Zastosowania i przykłady obwodów zaworów bezpieczeństwa w układach hydraulicznych

Jestem Victor. Jestem właścicielem fabryki o powierzchni 6000 m² w Chinach i jestem znanym zawór bezpieczeństwa ekspert.

A zawór bezpieczeństwa jest zaworem regulującym ciśnienie wlotowe. Gdy ciśnienie wlotowe osiągnie wartość zadaną, port zaworu otwiera się, powodując przelew.

zawór bezpieczeństwasą kluczowe w układach hydraulicznych, zwłaszcza w układach pomp o stałej wydajności — bez zawór bezpieczeństwa, system nie może funkcjonować.

Regulacja i stabilizacja ciśnienia

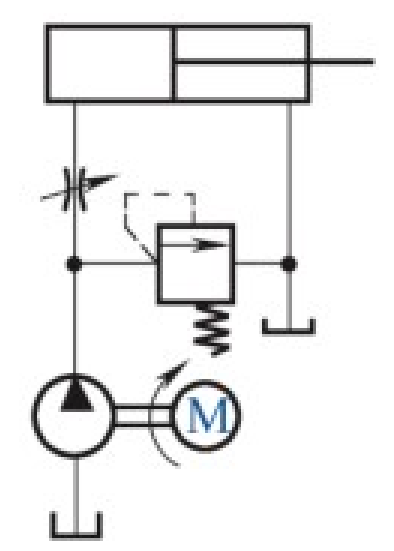

W systemie do dostarczania oleju zastosowano pompę o stałej wydajności, Zawór przepustnicy lub zawór sterujący przepływem zainstalowany na linii wlotowej lub powrotnej. Pozwala to części oleju pod ciśnieniem, który jest wydawany przez pompę, przedostać się do cylindra w celu wykonania pracy, podczas gdy nadmiar oleju musi odpłynąć do zbiornika przez zawór bezpieczeństwa. Zawór bezpieczeństwa pozostaje w stanie normalnie otwartym przy ustawionym ciśnieniu.

Regulacja kompresji sprężyny reguluje ciśnienie robocze układu. Ciśnienie robocze pompy jest określane przez zawór bezpieczeństwaUstawienie i pozostaje stałe. W tym przypadku zawór bezpieczeństwa działa jakoregulujące i stabilizujące ciśnienieurządzenie.

Zabezpieczenie bezpieczeństwa (zawór bezpieczeństwa)

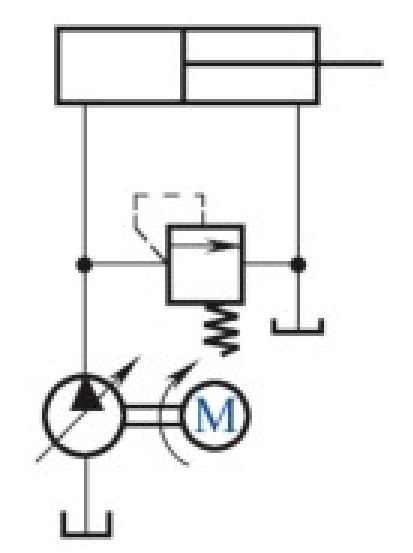

System wykorzystuje pompę o zmiennej wydajności do dostarczania oleju. Wydajność pompy automatycznie dostosowuje się do zapotrzebowania wraz ze zmianami obciążenia, dzięki czemu nie występuje konieczność przelewania nadmiaru oleju, a ciśnienie robocze jest ustalane na podstawie obciążenia.

Ten zawór bezpieczeństwa jest umieszczony na wylocie pompy i otwiera się tylko w przypadku przeciążenia, zapewniając bezpieczeństwo systemu. W ten sposób zawór bezpieczeństwa w tym systemie nazywa się równieżzawór bezpieczeństwai tak pozostajenormalnie zamkniętypodczas normalnej pracy systemu.

Aby utrzymać prawidłową pracę układu, ciśnienie nastawy zaworu bezpieczeństwa powinno wynosićO 10%–20% wyższe niż maksymalne ciśnienie robocze układu.

Używany jako pompa Zawór rozładowczy

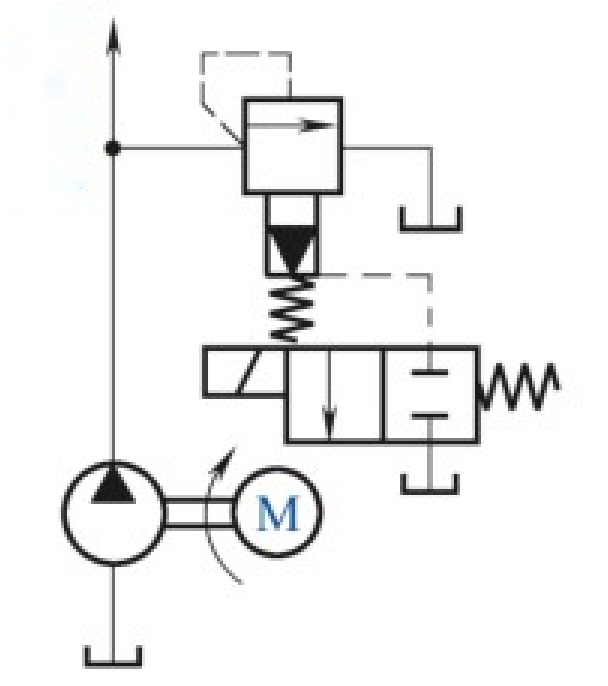

Po wzbudzeniu elektromagnesu port zdalnego sterowania zaworu bezpieczeństwa sterowanego pilotem łączy się ze zbiornikiem, skutecznie ustawiając Zawór pilotowy regulacji do zera. W tym momencie główny suwak unosi się szybko, nawet przy bardzo niskim ciśnieniu wlotowym, odciążając pompę, co zmniejsza straty energii i zużycie pompy.

Zdalna kontrola ciśnienia

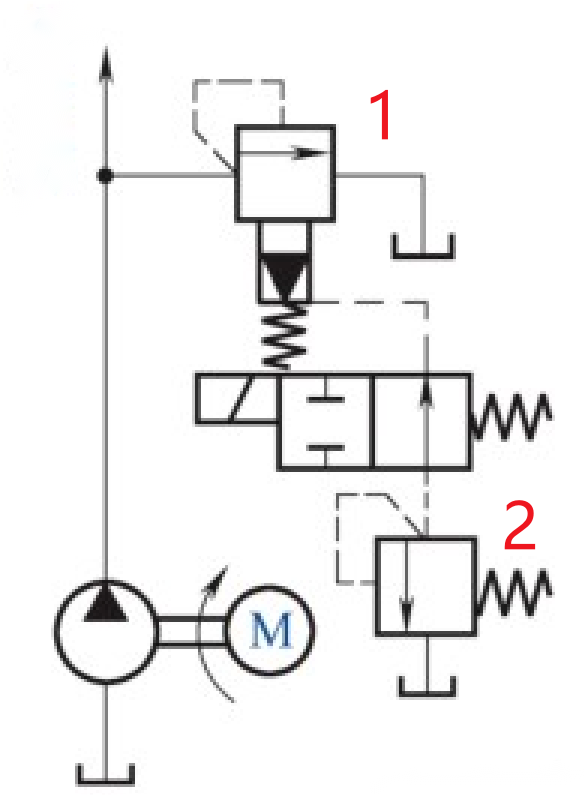

Podłącz zewnętrzny port sterujący zaworu bezpieczeństwa 1 do wlotu dogodnie zlokalizowanego zaworu zdalnego sterowania ciśnieniem (zaworu bezpieczeństwa 2). Po odłączeniu zasilania elektromagnesu zaworu kierunkowego, jego prawa pozycja jest aktywna, łącząc zewnętrzny port sterujący zaworu bezpieczeństwa sterowanego pilotem 1 z zaworem regulacyjnym niskiego ciśnienia 2. Gdy ciśnienie oleju w górnej komorze głównego suwaka 1 osiągnie ciśnienie nastawy zaworu niskiego ciśnienia 2, główny suwak unosi się do pozycji przelewowej (jego zawór sterujący nie reguluje już ciśnienia), osiągając w ten sposóbzdalna kontrola ciśnienia.

Generowanie przeciwciśnienia

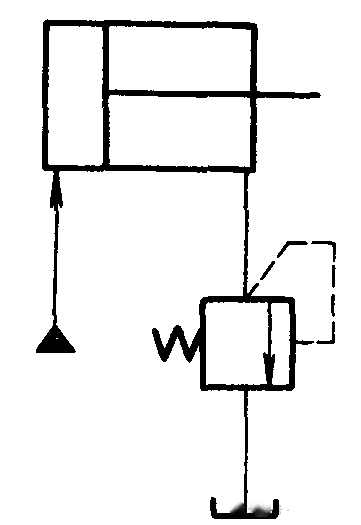

Montaż zaworu bezpieczeństwa na linii powrotnej siłownika hydraulicznego oznacza, że ​​komora powrotna może połączyć się ze zbiornikiem dopiero wtedy, gdy ciśnienie osiągnie nastawę zaworu, co powodujeprzeciwciśnieniew komorze powrotnej cylindra. Zapobiega to gwałtownemu ruchowi tłoka do przodu przy nagłym spadku obciążenia, poprawiając płynność ruchu ruchomych elementów.

W tym przypadku ustawienie zaworu bezpieczeństwa jest niskie izawór bezpieczeństwa niskiego ciśnienia o działaniu bezpośrednim​ jest powszechnie używane.

Wielostopniowa kontrola ciśnienia

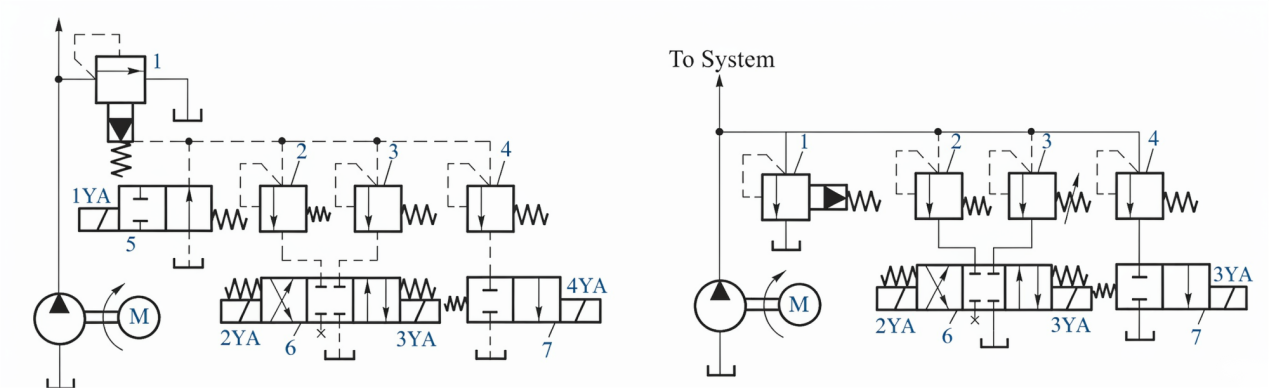

Podłączenie zewnętrznego portu sterowania zaworu bezpieczeństwa do kilku zdalnych zaworów regulacji ciśnienia za pośrednictwem zaworu kierunkowego umożliwia wielostopniową kontrolę ciśnienia w zakresie od wysokiego do niskiego.

Każdy zawór powinien mieć taki sam przepływ znamionowy jak pompa, co czyni je stosunkowo dużymi. Dlatego ten układ nadaje się tylko do systemów zmałe natężenia przepływu.
