Nauka podstawowych zastosowań zaworów bezpieczeństwa

Jestem Victor. Jestem właścicielem fabryki o powierzchni 6000 m² w Chinach i jestem znanym zawór bezpieczeństwa ekspert.

1. Regulacja ciśnienia i funkcja przelewu

W układzie hydraulicznym zasilanym pompą o stałej wydajności wymagany jest określony poziom ciśnienia, aby sprostać wymaganiom obciążenia roboczego. Układ wymaga „regulacji ciśnienia”, czyli określenia maksymalnego ciśnienia roboczego. Pompa hydraulicznaZ drugiej strony, gdy siłownik nie wymaga tak dużego przepływu, pompa o stałej wydajności nadal zapewnia stały przepływ. Jedynym sposobem na zaspokojenie nadmiaru przepływu jest zawór bezpieczeństwa, który odprowadza nadmiar oleju z powrotem do zbiornika. Bez niego nadmiar przepływu spowodowałby wzrost ciśnienia w układzie do niebezpiecznie wysokiego poziomu. Dlatego w układzie hydraulicznym z pompą o stałej wydajności zawór bezpieczeństwa pełni funkcje „regulacji ciśnienia”, „ograniczenia ciśnienia” i „przelewu”, jak pokazano na rysunku 3-1(a).

2. Funkcja ochrony bezpieczeństwa

W układzie hydraulicznym, w którym pompa o zmiennej wydajności stanowi źródło zasilania, przepływ pompy zazwyczaj dostosowuje się automatycznie do obciążenia, więc zazwyczaj występuje niewielki nadmiar przepływu. Ciśnienie robocze pompy jest określane przez obciążenie. zawór bezpieczeństwa otwiera się tylko w przypadku przepełnienia, gdy ciśnienie przekroczy ustaloną wartość, zapobiegając dalszemu wzrostowi ciśnienia, chroniąc układ przed przeciążeniem i pełniąc funkcję bezpieczeństwa, jak pokazano na rysunku 3-1(b).

3. Narastanie ciśnienia pompy lub rozładowywanie na żądanie

W tym typie układu hydraulicznego stosuje się elektromagnes zawór bezpieczeństwa jest używany, jak pokazano na rysunku 3-1(c). Po wzbudzeniu elektromagnesu, zewnętrzny port sterowania zawór bezpieczeństwa jest podłączony do zbiornika umożliwiając pompie rozładowanie.

4. Zdalne sterowanie ciśnieniem i dwustopniowe sterowanie ciśnieniem

Na rysunku 3-1(d) zdalny zawór regulacji ciśnienia jest zainstalowany w dogodnym miejscu pracy. Zewnętrzny port sterowania X (port zdalnego sterowania) zaworu typu pilotowego Główny zawór bezpieczeństwa jest podłączony do zaworu regulacji ciśnienia zdalnego (zaworu bezpieczeństwa z niższym ustawieniem ciśnienia). Oznacza to, że górna komora Główny zawór bezpieczeństwa Szpula jest podłączona do zewnętrznego portu sterowania X. Gdy zawór elektromagnetyczny jest odłączony od zasilania, gdy tylko wyregulowane ciśnienie osiągnie wartość nastawy zaworu zdalnego sterowania ciśnieniem, szpula zaworu głównego podnosi się do pozycji przepełnienia (jego zawór pilotowy nie reguluje już ciśnienia) – uzyskując w ten sposób zdalne sterowanie ciśnieniem. Gdy zawór elektromagnetyczny jest zasilany i aktywna jest pozycja lewa, ciśnienie jest regulowane przez Główny zawór bezpieczeństwaGdy zawór elektromagnetyczny jest zasilany i odpowiednia pozycja jest aktywna, ciśnienie jest regulowane przez zdalny zawór regulacji ciśnienia. Zapewnia to układowi hydraulicznemu dwa ciśnienia robocze, znane jako dwustopniowa regulacja ciśnienia.

Rysunek 3-1: Zastosowania zaworów bezpieczeństwa

5. Wielostopniowa kontrola ciśnienia

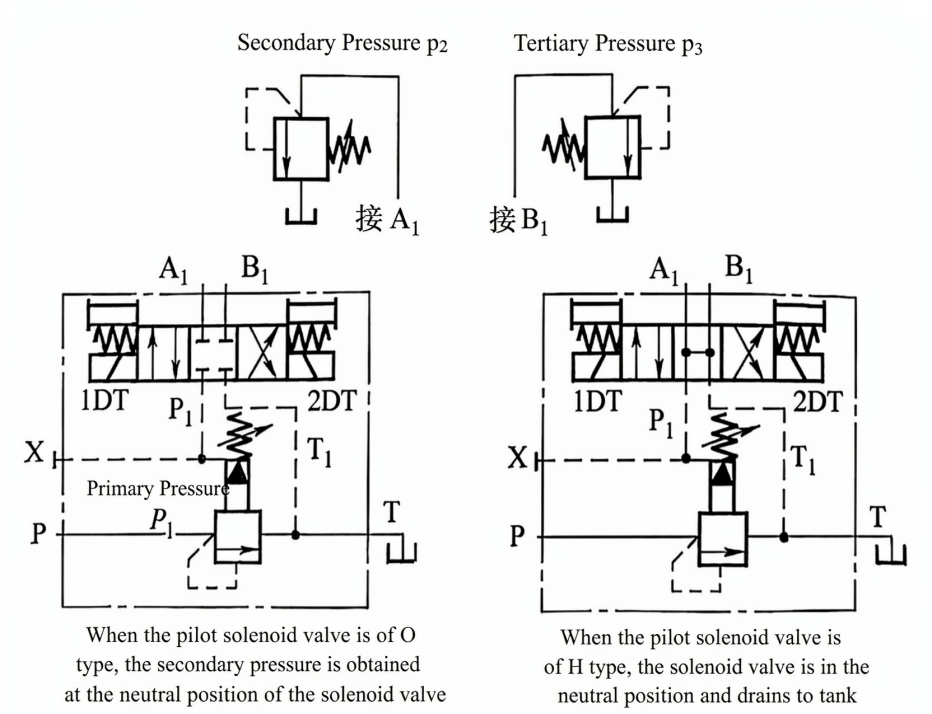

Jak pokazano na rysunku 4-60, porty A1 i B1 normalnie zamkniętego elektrozaworu pilotowego są podłączone odpowiednio do dwustopniowego i trójstopniowego zaworu bezpieczeństwa bezpośredniego działania (zaworu regulacji ciśnienia). Jeśli zawór główny, dwustopniowy i trójstopniowy zawór bezpieczeństwa bezpośredniego działania są ustawione na różne ciśnienia, można osiągnąć trójstopniową regulację ciśnienia. Na przykład, jeśli P1 = 20 MPa, P2 = 10 MPa i P3 = 5 MPa, to gdy oba elektrozawory są odłączone od zasilania, ciśnienie w układzie wynosi 20 MPa; gdy elektrozawór 1DT jest zasilany, ciśnienie w układzie wynosi 10 MPa; gdy elektrozawór 2DT jest zasilany, ciśnienie w układzie wynosi 5 MPa. Jeśli używany jest normalnie otwarty elektrozawór pilotowy, układ rozładowuje się po odłączeniu zasilania elektrozaworu. Wielostopniowa regulacja ciśnienia wymaga zastosowania zewnętrznie sterowanego zaworu bezpieczeństwa.

Rysunek 3-2: Wielostopniowa (trójstopniowa) kontrola ciśnienia z zaworem bezpieczeństwa elektromagnetycznym

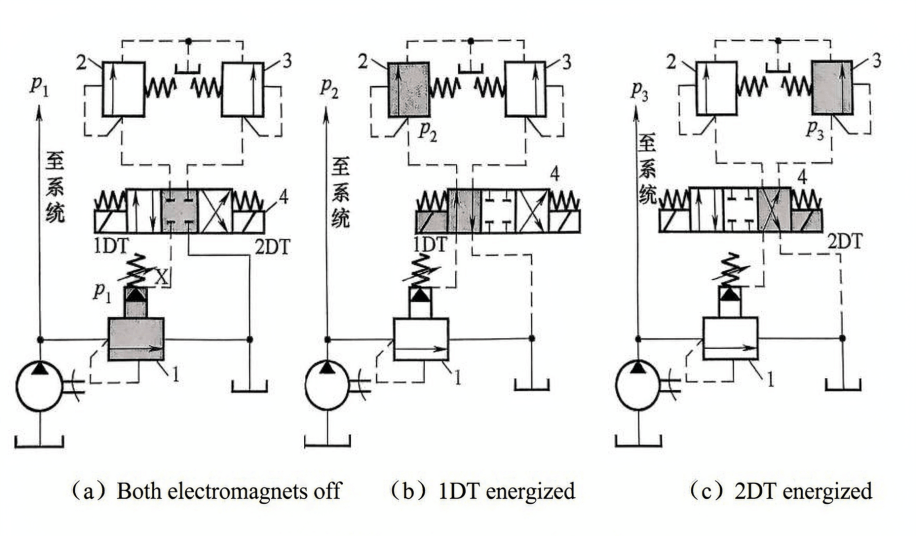

Jak pokazano na rysunku 3-3, port sterujący X głównego zaworu bezpieczeństwa sterowanego pilotem 1 jest połączony z trójpozycyjnym, czterodrożnym zaworem elektromagnetycznym 4. Porty A i B zaworu elektromagnetycznego są połączone odpowiednio z zaworem regulacyjnym ciśnienia (zaworem bezpieczeństwa bezpośredniego działania) 2 i 3. Po ustawieniu trzech zaworów bezpieczeństwa 1, 2 i 3 na różne ciśnienia, odpowiednio P1, P2 i P3, można uzyskać trójstopniową regulację ciśnienia w układzie. Należy pamiętać, że ciśnienie P2 i P3 musi być niższe niż ciśnienie P1; w przeciwnym razie nie zadziałają.

Rysunek 3-3: Trójstopniowy układ regulacji ciśnienia

1-3 — Zawory bezpieczeństwa; 4 — Trójpozycyjny zawór elektromagnetyczny czterodrożny
